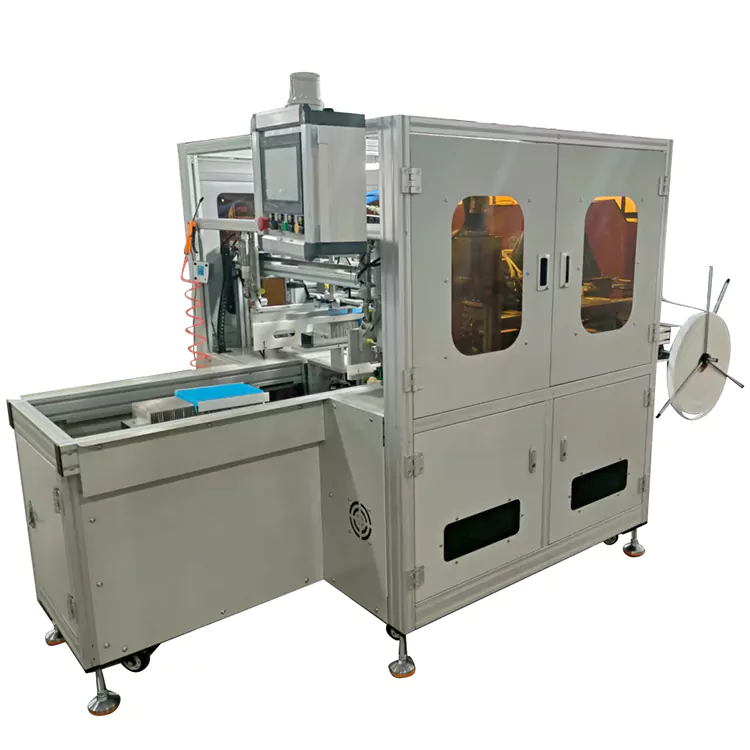

Automatyczna maszyna do ściągania krawędzi

Opis wyposażenia

W pełni automatyczna maszyna do zgrzewania krawędziowego filtrów klimatyzacji samochodowych to specjalna automatyczna maszyna przeznaczona do produkcji filtrów klimatyzacji samochodowej (zwłaszcza filtrów składanych). Jej głównym zadaniem jest precyzyjne laminowanie i dociskanie bocznych krawędzi (lub krawędzi) podłoża filtra – np. laminowanie pianki uszczelniającej, owijanie krawędzi bibułą filtracyjną i przyklejanie pasków gumowych. Poprawia to szczelność filtra, stabilność strukturalną i integralność filtracji, a to spełnia rygorystyczne wymagania systemów klimatyzacji samochodowej w zakresie precyzji wymiarowej filtrów i kompatybilności montażowej.

Podstawowe scenariusze zastosowań i zakres adaptacji

Ta automatyczna maszyna do zgrzewania krawędzi służy głównie do produkcji na dużą skalę filtrów klimatyzacji samochodowej, ze szczególnym uwzględnieniem popularnych filtrów papierowych i filtrów z włókien kompozytowych. Może dostosować się do rozmiarów filtrów odpowiadających różnym typom pojazdów (sedany, SUV-y, pojazdy użytkowe itp.) – obejmując typowy zakres rozmiarów 100–400 mm długości i 50–200 mm szerokości – oraz obsługuje zautomatyzowane operacje dla różnych materiałów do laminowania krawędzi.

Cechy produktu

Wysoka elastyczność: dostosowuje się do przełączania wielu specyfikacji filtrów. Sprzęt charakteryzuje się możliwością szybkiej zmiany modelu, aby sprostać potrzebom produkcyjnym filtrów dla różnych typów pojazdów, bez konieczności przeprowadzania rozległych modyfikacji konstrukcji mechanicznej.

Ustawienia parametryczne: Wymiary filtra (długość, szerokość, szerokość laminowania krawędzi), rodzaj materiału do laminowania krawędzi, ciśnienie prasowania i inne parametry można wprowadzić bezpośrednio za pomocą ekranu dotykowego. PLC automatycznie wywołuje odpowiedni program, przy czasie zmiany modelu ≤10 minut.

Konstrukcja modułowa: Urządzenia podające, głowice laminujące i elementy tnące mają konstrukcję modułową. W przypadku filtrów o specjalnych rozmiarach należy wymienić jedynie odpowiednie mocowania (np. dostosowane do indywidualnych potrzeb szczęki mocujące, rolki dociskowe o różnych szerokościach), bez konieczności regulacji rdzenia przekładni.

Kompatybilność z wieloma materiałami: Obsługuje automatyczne podawanie materiałów do laminowania krawędzi w rolkach (o szerokości 3-20 mm) i jest kompatybilny z różnymi materiałami, takimi jak gąbka, włóknina i paski gumowe. Mechanizm odwijający może pomieścić rolki materiału o średnicach Φ300-Φ600mm, zmniejszając częstotliwość wymiany materiału.

Zalety produktu

Dzięki zautomatyzowanym i wysoce precyzyjnym operacjom laminowania krawędzi, automatyczna maszyna do zgrzewania krawędzi rozwiązuje problemy tradycyjnego ręcznego laminowania krawędzi (niska wydajność, niewystarczająco precyzyjna, nierówna jakość) i pomaga producentom filtrów wykonać następujące czynności:

Poprawa wskaźnika kwalifikacji produktów (z 85% przy laminowaniu ręcznym do ponad 99,5%);

Zmniejsz koszty pracy (1 maszyna może zastąpić 3-5 operatorów);

Spełniają wymagania jakościowe przemysłu motoryzacyjnego dotyczące „wysokiej spójności i wysokiej niezawodności” komponentów, co pomaga gotowym filtrom uzyskać certyfikaty od producentów samochodów (takie jak system certyfikacji IATF16949).
